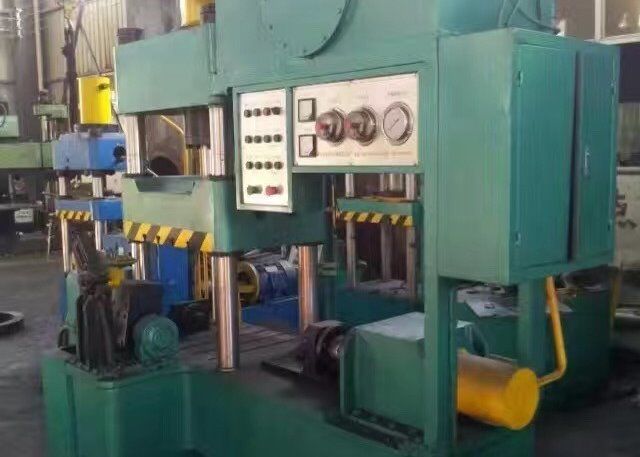

20 মিমি লুসেন্সি পেইন্টিং 11 কেডব্লু কনুই কোল্ড ফর্মিং মেশিন

পণ্য পরামিতি:

I. সরবরাহকারীর কাজের সামগ্রী

নকশা এবং উত্পাদন।

2. ইনস্টলেশন।

3, ডিবাগিং।

দ্বিতীয়ত, পারফরম্যান্স

1. স্টেইনলেস স্টিল কনুই ঠান্ডা পুশ ছাঁচনির্মাণ জন্য ব্যবহৃত।

২. তেলের রেটেড ওয়ার্কিং প্রেসারটি 25 এমপিএ. তেল সিলিন্ডারের পরীক্ষামূলক চাপটি 31.5 এমপিএ হয়

3. প্রধান সিলিন্ডার চাপ 63 টি এবং কার্যকর স্ট্রোক 500 মিমি (সিলিন্ডারের অভ্যন্তরীণ ব্যাস 180 মিমি)।

4. সাইড সিলিন্ডার চাপ 50 টি, (সিলিন্ডারের অভ্যন্তরীণ ব্যাস 160 মিমি) কার্যকর স্ট্রোক 600 মিমি।

5. কনুই গঠন পরিসীমা ব্যাস 20-60।

6, মোটর শক্তি 11KW।

7, 90 ° বিপরীত ম্যান্ড্রেল ড্যামোল্ডিং

8, কোল্ড পুশ মেশিনের পরিবেশগত পরিস্থিতি: পরিবেষ্টিত তাপমাত্রা 5-38 ডিগ্রি, আপেক্ষিক আর্দ্রতা ≤82%, তিন-ধাপের চার-তারের ইনপুট ভোল্টেজ 380 ভি (-12% - + 15%), 50Hz frequency 2% এর ফ্রিকোয়েন্সি । কাজের সময়টি 24 ঘন্টা অবিচ্ছিন্ন কাজ হতে পারে, বাতাসটি ক্ষয়কারী মিডিয়া থেকে মুক্ত, সরঞ্জামগুলি ওয়ার্কশপে চালিত করতে হবে, পর্যাপ্ত জায়গা রয়েছে।

9, YB-N46 বিরোধী পরিধানের জলবাহী তেল ব্যবহার করে।

তিন, সিলিন্ডার স্ট্যান্ডার্ড

1. তেল সিলিন্ডার উত্পাদন জেবি / টি 10205-2000 এবং জেবি / টি 15622-2005 মান অনুসারে।

2. সিলিন্ডারটি 45 # ইস্পাত, অভ্যন্তরীণ পৃষ্ঠের সমাপ্তি Ra0.3, পিস্টন রড 45 # বিরামবিহ নল, পৃষ্ঠটি ক্রোম ধাতুপট্টাবৃত, ধাতুপট্টাবৃতের পরে পালিশ করা হয়েছে, কোনও সরল রেখা নেই, সর্পিল লাইন রয়েছে, সমাপ্তি Ra0.4 হয়।

৩. সিলিন্ডারের অন্যান্য অংশগুলি যান্ত্রিক বৈশিষ্ট্যগুলি নিশ্চিত করার জন্য 45 # টি ভুল করে তৈরি।

৪. প্রধান সিলিন্ডারের পিস্টন গাইড স্লিভটি তামার হাতা গ্রহণ করে, সমস্ত সিলগুলি মান অগ্রাধিকারের সিরিজ গ্রহণ করে এবং মূল তেল সিল অস্ট্রিয়া এসিও থেকে আমদানি করা হয়।

৫. সিলিন্ডারের সমাবেশের আগে সিলিন্ডার ও পিস্টন রডের মসৃণতা, কঠোরতা, মাপের আকার এবং অন্যান্য আইটেমগুলি পরিদর্শন করা হবে এবং ভুলে যাওয়া এবং সিলগুলির গুণমান পরিদর্শন করা হবে।সিলিন্ডারের সমাবেশে ব্যবহৃত অংশগুলি মানগুলি পূরণ করবে এবং সিলিন্ডার সমাবেশের পরে চাপ পরীক্ষা করা হবে।

চার, হোস্ট,

1. প্রধান কাঠামোটি তিন-মরীচি এবং চার-কলামের কাঠামো।সরঞ্জামগুলিতে উপরের রশ্মি, নিম্ন রশ্মি, স্লাইডার, লিংক কলাম, বাদাম, সিলিন্ডার এবং বিপরীত উপাদান ডিভাইস ইত্যাদি অন্তর্ভুক্ত রয়েছে three তিনটি মরীচি Q235-A উচ্চ মানের স্টিল প্লেটগুলির সাথে ldালাই করা হয়েছে 16 শক্তিটি নিশ্চিত করতে 16 উচ্চমানের ldালাইয়ের তার ব্যবহার করুন ll সমস্ত কাঠামোগত অংশগুলি সংখ্যার নিয়ন্ত্রণ ব্যবস্থার দ্বারা নির্ভুলতা নিশ্চিত করার জন্য তৈরি করা হয়।

2. স্লাইডারের সর্বাধিক খোলার উচ্চতা: 700 মিমি।

3, কার্যকরী টেবিলের কার্যকর আকার: প্রায় 500 মিমি- সম্মুখ এবং পিছনে 550 মিমি (পাশের সিলিন্ডার অংশটি বাদে)

৪. উপরের বিমের অনুভূমিক কেন্দ্রের লাইনে একটি প্রধান তেল সিলিন্ডার ইনস্টল করা আছে।তেল সিলিন্ডারের পিস্টন রডটি অফসেটিং ফ্ল্যাঞ্জের মাধ্যমে স্লাইডারের সাথে সংযুক্ত থাকে side সাইড সিলিন্ডার পিস্টন স্লাইডটি ধরে এগিয়ে যাওয়ার জন্য উপরের বারটি ড্রাইভ করে।

5, সরঞ্জামের মাত্রা: 1700 মিমি * 800 মিমি * 2200 মিমি

পাঁচ, জলবাহী পাম্প স্টেশন

1. হাইড্রোলিক সিস্টেমের সর্বাধিক কার্যক্ষম চাপটি 25 এমপিএ, এবং পরীক্ষামূলক চাপটি 31.5 এমপিএ হয়।

2, অ্যান্টি-মরিচ চিকিত্সার জন্য তেল ট্যাঙ্কের অভ্যন্তরীণ এবং বাইরের পৃষ্ঠটি, তেল ট্যাঙ্ক ফিল্টারটিতে ইনস্টল করা, তরল স্তর নির্ধারণ, তেলের তাপমাত্রা প্রদর্শন।

3, তেল ইনজেকশন পরীক্ষার অপারেশন করার আগে পুরো জলবাহী সিস্টেম অবশ্যই পরিষ্কার করা উচিত।

৪. পাম্প স্টেশনটি ফুটো পয়েন্টগুলি হ্রাস করার জন্য একীভূত সংযোগ হিসাবে নকশা করা হয়েছে oil তেল পাম্পটি নিয়মিত প্রবাহের সাথে ম্যানুয়াল ভেরিয়েবল অ্যাক্সিয়াল পিস্টন পাম্প গ্রহণ করে, সর্বাধিক অভ্যন্তরীণ চাপ 31.5 এমপিএ এবং 25 এমপিএর পরিষেবা চাপের সাথে থাকে system সিস্টেমটি ওভারলোডের ওভারফ্লো, প্রবাহ সামঞ্জস্যকরণ, সময় নিয়ন্ত্রণ, পিএলসি স্ব - রোগ নির্ণয় এবং অন্যান্য কার্যাদি।

5. পাম্প স্টেশনটি সরঞ্জামের শীর্ষ প্ল্যাটফর্মে ইনস্টল করা হয়, যা পাইপলাইনের দৈর্ঘ্য কার্যকরভাবে কমিয়ে তেল ফুটো পয়েন্টকে হ্রাস করতে পারে এবং স্থান বাঁচাতে পারে।

ছয়, পিএলসি ফাংশন

1, পিএলসি নিয়ন্ত্রণ, একটি কী ছাঁচনির্মাণ the ছাঁচে পাইপটি রাখুন এবং স্বয়ংক্রিয়ভাবে সিস্টেমটিকে ধাক্কা দিতে এবং সমাপ্ত পণ্যটি সরাতে স্টার্ট বোতামটি টিপুন।

3, স্বয়ংক্রিয় এবং ম্যানুয়াল অপারেশন রূপান্তর করা যায়, ছাঁচ খুব সুবিধাজনক ডিবাগিং হয়।

4. জলবাহী সিস্টেমের চাপ কার্যকরভাবে সরঞ্জামের অপারেশন ত্রুটির কারণে ক্ষতি রক্ষার জন্য সেট করা যেতে পারে।

5. সমস্ত নিয়ন্ত্রণ এক অপারেটিং ক্যাবিনেট, টাচ স্ক্রিন, মোটর চলমান, মোট স্টপ এবং তরল ভরা পাম্প স্টার্ট এবং স্টপ স্টেট ডিসপ্লেতে কেন্দ্রীভূত হয়।

Electric. বৈদ্যুতিক উপাদান: পিএলসি মিতসুবিশি পিএলসি গ্রহণ করে এবং অন্যান্য উপাদানগুলি স্নাইডার এবং চিন্ট গ্রহণ করে।

অষ্টম।যন্ত্রপাতি স্থাপন

1. সরবরাহকারী ইনস্টলেশন গাইড করবে এবং ক্রেতা সক্রিয়ভাবে সহযোগিতা করবে।

২. সরবরাহকারী মৌলিক সরঞ্জামের অঙ্কন সরবরাহ করবেন এবং ডিমান্ডার অঙ্কন অনুসারে নির্মাণ করবেন।সরবরাহকারী নির্মাণের গাইডেন্স করার জন্য দায়বদ্ধ থাকবেন।

4. সরবরাহকারী দ্বারা নির্দিষ্ট করা জায়গায় পাওয়ার কর্ড স্থাপনের জন্য ডিমান্ডার দায়বদ্ধ।

অষ্টম।সরঞ্জাম ডিবাগিং

ডিমান্ডার কমিশনিং শর্ত পূরণের পরে, সরবরাহকারী ডিমান্ডারের জোরদার সহযোগিতায় সরঞ্জামের কমিশনিং কাজটি সম্পন্ন করবেন।

২. ক্রেতা ডিবাগিং উপকরণ, 46 # জলবাহী তেল, বিদ্যুৎ সরবরাহ ইত্যাদি সরবরাহ করতে পারে shall

3. সরবরাহকারী কমিশন চলাকালীন সরঞ্জামগুলির দ্বারা সৃষ্ট ত্রুটি সমাধানের জন্য দায়বদ্ধ shall

IX।সরঞ্জাম গ্রহণযোগ্যতা

1. ডিবাগিং এবং সরঞ্জামগুলির স্বাভাবিক অপারেশন সমাপ্তির পরে 5 কার্যদিবসের মধ্যে, ডিমান্ডার প্রযুক্তিগত চুক্তির বিধানাবলী অনুসারে গ্রহণযোগ্যতা পরিদর্শন পরিচালনা করবেন।

২. উভয় পক্ষই সরঞ্জাম গৃহীত হওয়ার পরে নিশ্চিতকরণের জন্য স্বীকৃতি পত্রকে স্বাক্ষর করবে।

এক্স। সরঞ্জাম ওয়ারেন্টি

১. গ্রহণযোগ্যতা পরিদর্শনের জন্য স্বাক্ষরের তারিখ থেকে এক বছরের মধ্যে সরঞ্জামের ব্যর্থতার ক্ষেত্রে, সরবরাহকারী রক্ষণাবেক্ষণের জন্য দায়বদ্ধ এবং অতিরিক্ত খুচরা যন্ত্রাংশ বিনামূল্যে সরবরাহ করবেন (অপারেশন ত্রুটি ব্যতীত)।

2. সরঞ্জাম লাইফটাইম রক্ষণাবেক্ষণ।ওয়ারেন্টি সময়কালের পরে, যদি কোনও ত্রুটি থাকে তবে সরবরাহকারী এটিকে বিনা মূল্যে বজায় রাখবেন, তবে খুচরা যন্ত্রাংশ এবং প্রযুক্তিগত কর্মীদের ব্যয়ের জন্য ক্রেতা দায়বদ্ধ এবং সরবরাহকারী প্রযুক্তিগত কর্মীদের বিনা মূল্যে সরবরাহ করবেন।
