সুস স্টিল 273 মিমি 1.5 ডি কনুই কোল্ড ফর্মিং মেশিন

চীন Cangzhou Junxi Group Co., Ltd. সার্টিফিকেশন
চীন Cangzhou Junxi Group Co., Ltd. সার্টিফিকেশন
পণ্যের মান খুব ভাল, দাম যুক্তিসঙ্গত, বস খুব বন্ধুত্বপূর্ণ, পরবর্তী সহযোগিতার জন্য উন্মুখ

—— সারা

আমাদের প্রথম সহযোগিতার জন্য, এই প্রস্তুতকারকের পরিষেবাটি খুব ভাল। পণ্য সরবরাহের গতি দ্রুত এবং মান নিয়ন্ত্রণ খুব কঠোর

—— লিসা

তোমার দর্শন লগ করা অনলাইন চ্যাট এখন

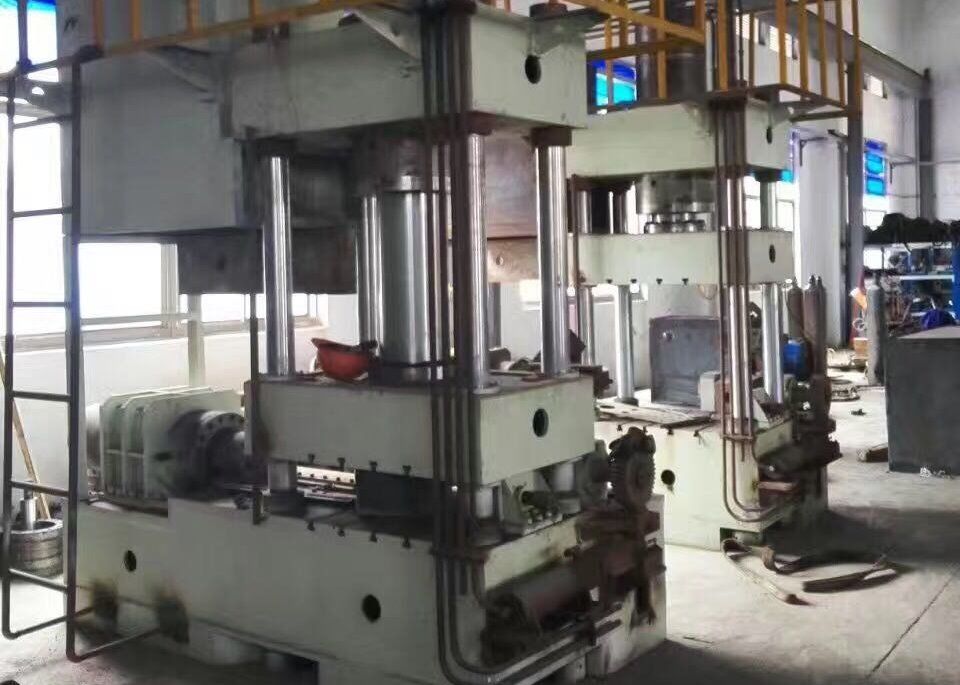

সুস স্টিল 273 মিমি 1.5 ডি কনুই কোল্ড ফর্মিং মেশিন

Sus Steel 273mm 1.5d Elbow Cold Forming Machine
Sus Steel 273mm 1.5d Elbow Cold Forming Machine
video play

বড় ইমেজ :  সুস স্টিল 273 মিমি 1.5 ডি কনুই কোল্ড ফর্মিং মেশিন

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: HUAWEI
সাক্ষ্যদান: CE
মডেল নম্বার: গিল 273
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: negotiable
প্যাকেজিং বিবরণ: আনয়ন উত্তপ্ত গরম কনুই মেশিন গঠনের জন্য প্রসারিত ফিল্ম বা কাঠের বাক্স
ডেলিভারি সময়: 25 দিন
পরিশোধের শর্ত: এল / সি, ডি / এ, ডি / পি, টি / টি
যোগানের ক্ষমতা: 7-15 প্রতি মাসে সেট
বিস্তারিত পণ্যের বর্ণনা
পণ্যের নাম:: কনুই ঠান্ডা বিরচন মেশিন আয়তন: 114-273 মিমি
মোড় ব্যাসার্ধ: 1D-1.5D উপাদান:: মরিচা রোধক স্পাত
অ্যাপ্লিকেশন:: স্টেইনলেস স্টিল কনুই ব্যবহার: স্টেইনলেস স্টিল কনুই উত্পাদন
পেন্টিং: Lucency মোটর শক্তি: 30kw
চাপ: 31.5Mpa
লক্ষণীয় করা:

1.5 ডি কনুই কোল্ড ফর্মিং মেশিন

,

273 মিমি কনুই কোল্ড ফর্মিং মেশিন

,

সুস স্টিল কনুই মেশিন

পণ্য পরামিতি:

I. সরবরাহকারীর কাজের সামগ্রী

নকশা এবং উত্পাদন।

2. ইনস্টলেশন।

3, ডিবাগিং।

দ্বিতীয়ত, পারফরম্যান্স

1. স্টেইনলেস স্টিল কনুই ঠান্ডা পুশ ছাঁচনির্মাণ জন্য ব্যবহৃত।

২. তেলের রেটেড ওয়ার্কিং প্রেসারটি 25 এমপিএ. তেল সিলিন্ডারের পরীক্ষামূলক চাপটি 31.5 এমপিএ হয়

3, প্রধান সিলিন্ডার চাপ 200 টি দুই, (সিলিন্ডার অভ্যন্তরীণ ব্যাস 320 মিমি) কার্যকর স্ট্রোক 1100 মিমি।

4. সাইড সিলিন্ডার চাপ 250 টি, (সিলিন্ডারের অভ্যন্তরীণ ব্যাস 360 মিমি) কার্যকর স্ট্রোক 900 মিমি।

5. কনুই গঠন পরিসীমা ব্যাস 114-273।

6, মোটর 30KW।

7, 90 ° বিপরীত ম্যান্ড্রেল ড্যামোল্ডিং

8, কোল্ড পুশ মেশিনের পরিবেশগত পরিস্থিতি: পরিবেষ্টিত তাপমাত্রা 5-38 ডিগ্রি, আপেক্ষিক আর্দ্রতা ≤82%, তিন-ধাপের চার-তারের ইনপুট ভোল্টেজ 380 ভি (-12% - + 15%), 50Hz frequency 2% এর ফ্রিকোয়েন্সি । কাজের সময়টি 24 ঘন্টা অবিচ্ছিন্ন কাজ হতে পারে, বাতাসটি ক্ষয়কারী মিডিয়া থেকে মুক্ত, সরঞ্জামগুলি ওয়ার্কশপে চালিত করতে হবে, পর্যাপ্ত জায়গা রয়েছে।

9, YB-N46 বিরোধী পরিধানের জলবাহী তেল ব্যবহার করে।

তিন, সিলিন্ডার স্ট্যান্ডার্ড

1. তেল সিলিন্ডার উত্পাদন জেবি / টি 10205-2000 এবং জেবি / টি 15622-2005 মান অনুসারে।

2. সিলিন্ডারটি 45 # ইস্পাত, অভ্যন্তরীণ পৃষ্ঠের সমাপ্তি Ra0.3, পিস্টন রড 45 # বিরামবিহ নল, পৃষ্ঠটি ক্রোম ধাতুপট্টাবৃত, ধাতুপট্টাবৃতের পরে পালিশ করা হয়েছে, কোনও সরল রেখা নেই, সর্পিল লাইন রয়েছে, সমাপ্তি Ra0.4 হয়।

৩. সিলিন্ডারের অন্যান্য অংশগুলি যান্ত্রিক বৈশিষ্ট্যগুলি নিশ্চিত করার জন্য 45 # টি ভুল করে তৈরি।

৪. প্রধান সিলিন্ডারের পিস্টন গাইড স্লিভটি তামার হাতা গ্রহণ করে, সমস্ত সিলগুলি মান অগ্রাধিকারের সিরিজ গ্রহণ করে এবং মূল তেল সিল অস্ট্রিয়া এসিও থেকে আমদানি করা হয়।

৫. সিলিন্ডারের সমাবেশের আগে সিলিন্ডার ও পিস্টন রডের মসৃণতা, কঠোরতা, মাপের আকার এবং অন্যান্য আইটেমগুলি পরিদর্শন করা হবে এবং ভুলে যাওয়া এবং সিলগুলির গুণমান পরিদর্শন করা হবে।সিলিন্ডারের সমাবেশে ব্যবহৃত অংশগুলি মানগুলি পূরণ করবে এবং সিলিন্ডার সমাবেশের পরে চাপ পরীক্ষা করা হবে।

চার, হোস্ট,

1. প্রধান কাঠামোটি তিন-মরীচি এবং চার-কলামের কাঠামো।সরঞ্জামগুলিতে উপরের রশ্মি, নিম্ন রশ্মি, স্লাইডার, লিংক কলাম, বাদাম, সিলিন্ডার এবং বিপরীত উপাদান ডিভাইস ইত্যাদি অন্তর্ভুক্ত রয়েছে three তিনটি মরীচি Q235-A উচ্চ মানের স্টিল প্লেটগুলির সাথে ldালাই করা হয়েছে 16 শক্তিটি নিশ্চিত করতে 16 উচ্চমানের ldালাইয়ের তার ব্যবহার করুন ll সমস্ত কাঠামোগত অংশগুলি সংখ্যার নিয়ন্ত্রণ ব্যবস্থার দ্বারা নির্ভুলতা নিশ্চিত করার জন্য তৈরি করা হয়।

2. স্লাইডারের সর্বাধিক খোলার উচ্চতা: 1200 মিমি।

3, কার্যকরী টেবিলের কার্যকর আকার: প্রায় 1700 মিমি- সম্মুখ এবং পিছন 900 মিমি (পাশের সিলিন্ডার অংশটি বাদে)

উপরের রশ্মির অনুভূমিক কেন্দ্র লাইনে একটি প্রধান তেল সিলিন্ডার ইনস্টল করা আছে।তেল সিলিন্ডারের পিস্টন রডটি স্লাইডারের সাথে স্প্লিট ফ্ল্যাঞ্জের মাধ্যমে সংযুক্ত করা হয়।যখন তেল সিলিন্ডার প্রবেশ করে এবং প্রবাহিত হয়, স্লাইডারটি চারটি কলাম দ্বারা উপরে এবং নীচে সরানো হয় side সাইড সিলিন্ডার পিস্টন স্লাইডটি বরাবর সরাতে শীর্ষ বারটি চালিত করে।

সরঞ্জামের মাত্রা: 4200 মিমি * 2200 মিমি * 4500 মিমি

সরঞ্জাম ওজন: 38 টি

পাঁচ, জলবাহী পাম্প স্টেশন

জলবাহী সিস্টেমের সর্বাধিক কার্যক্ষম চাপ 25MPa এবং পরীক্ষামূলক চাপটি 31.5MPa।

তেল ট্যাঙ্কের অভ্যন্তরীণ এবং বাহ্যিক পৃষ্ঠগুলি মরিচা প্রতিরোধের সাথে চিকিত্সা করা হয়।একটি ফিল্টার স্ক্রিন তেলের ট্যাঙ্কে ইনস্টল করা হয় এবং তরল স্তর এবং তেলের তাপমাত্রা প্রদর্শিত হয়।

তেল ইঞ্জেকশন পরীক্ষা চালানোর আগে পুরো হাইড্রোলিক সিস্টেমটি অবশ্যই পরিষ্কার করা উচিত।

পাম্পিং স্টেশনগুলি ফুটো পয়েন্টগুলি হ্রাস করার জন্য সংহত সংযোগের সাথে ডিজাইন করা হয়েছে oil তেল পাম্পটি নিয়মিত প্রবাহের সাথে ম্যানুয়াল ভেরিয়েবল অ্যাক্সিয়াল পিস্টন পাম্প গ্রহণ করে, 31.5 এমপিএর সর্বাধিক অভ্যন্তরীণ চাপ এবং 25 এমপিএর সার্ভিস চাপে system সিস্টেমটি ওভারলোড ওভারফ্লো, প্রবাহ সামঞ্জস্য, সময় নিয়ন্ত্রণ, পিএলসি রয়েছে স্ব - রোগ নির্ণয় এবং অন্যান্য ফাংশন।

পাম্প স্টেশনটি সরঞ্জামের শীর্ষ প্ল্যাটফর্মে ইনস্টল করা হয়, কার্যকরভাবে তেল ফুটো পয়েন্ট কমাতে এবং স্থান বাঁচাতে পাইপলাইনের দৈর্ঘ্য হ্রাস করে।

ছয়, পিএলসি ফাংশন

1, পিএলসি নিয়ন্ত্রণ, একটি কী ছাঁচনির্মাণ the ছাঁচে পাইপটি রাখুন এবং স্বয়ংক্রিয়ভাবে সিস্টেমটিকে ধাক্কা দিতে এবং সমাপ্ত পণ্যটি সরাতে স্টার্ট বোতামটি টিপুন।

2, পিএলসি গতি, দূরত্ব, প্রতিটি কাজের সময় এবং হাইড্রোলিক তেল স্ব-নির্ণয়ের সংখ্যা প্রদর্শন করতে পারে।

3, স্বয়ংক্রিয় এবং ম্যানুয়াল অপারেশন রূপান্তর করা যায়, ছাঁচ খুব সুবিধাজনক ডিবাগিং হয়।

4. জলবাহী সিস্টেমের চাপ কার্যকরভাবে সরঞ্জামের অপারেশন ত্রুটির কারণে ক্ষতি রক্ষার জন্য সেট করা যেতে পারে।

5. সমস্ত নিয়ন্ত্রণ এক অপারেটিং ক্যাবিনেট, টাচ স্ক্রিন, মোটর চলমান, মোট স্টপ এবং তরল ভরা পাম্প স্টার্ট এবং স্টপ স্টেট ডিসপ্লেতে কেন্দ্রীভূত হয়।

Electric. বৈদ্যুতিক উপাদান: পিএলসি মিতসুবিশি পিএলসি গ্রহণ করে এবং অন্যান্য উপাদানগুলি স্নাইডার এবং চিন্ট গ্রহণ করে।

অষ্টম।যন্ত্রপাতি স্থাপন

1. সরবরাহকারী ইনস্টলেশন গাইড করবে এবং ক্রেতা সক্রিয়ভাবে সহযোগিতা করবে।

২. সরবরাহকারী মৌলিক সরঞ্জামের অঙ্কন সরবরাহ করবেন এবং ডিমান্ডার অঙ্কন অনুসারে নির্মাণ করবেন।সরবরাহকারী নির্মাণের গাইডেন্স করার জন্য দায়বদ্ধ থাকবেন।

4. সরবরাহকারী দ্বারা নির্দিষ্ট করা জায়গায় পাওয়ার কর্ড স্থাপনের জন্য ডিমান্ডার দায়বদ্ধ।

অষ্টম।সরঞ্জাম ডিবাগিং

ডিমান্ডার কমিশনিং শর্ত পূরণের পরে, সরবরাহকারী ডিমান্ডারের জোরদার সহযোগিতায় সরঞ্জামের কমিশনিং কাজটি সম্পন্ন করবেন।

২. ক্রেতা ডিবাগিং উপকরণ, 46 # জলবাহী তেল, বিদ্যুৎ সরবরাহ ইত্যাদি সরবরাহ করতে পারে shall

3. সরবরাহকারী কমিশন চলাকালীন সরঞ্জামগুলির দ্বারা সৃষ্ট ত্রুটি সমাধানের জন্য দায়বদ্ধ shall

IX।সরঞ্জাম গ্রহণযোগ্যতা

1. ডিবাগিং এবং সরঞ্জামগুলির স্বাভাবিক অপারেশন সমাপ্তির পরে 5 কার্যদিবসের মধ্যে, ডিমান্ডার প্রযুক্তিগত চুক্তির বিধানাবলী অনুসারে গ্রহণযোগ্যতা পরিদর্শন পরিচালনা করবেন।

২. উভয় পক্ষই সরঞ্জাম গৃহীত হওয়ার পরে নিশ্চিতকরণের জন্য স্বীকৃতি পত্রকে স্বাক্ষর করবে।

এক্স। সরঞ্জাম ওয়ারেন্টি

১. গ্রহণযোগ্যতা পরিদর্শনের জন্য স্বাক্ষরের তারিখ থেকে এক বছরের মধ্যে সরঞ্জামের ব্যর্থতার ক্ষেত্রে, সরবরাহকারী রক্ষণাবেক্ষণের জন্য দায়বদ্ধ এবং অতিরিক্ত খুচরা যন্ত্রাংশ বিনামূল্যে সরবরাহ করবেন (অপারেশন ত্রুটি ব্যতীত)।

2. সরঞ্জাম লাইফটাইম রক্ষণাবেক্ষণ।ওয়ারেন্টি সময়কালের পরে, যদি কোনও ত্রুটি থাকে তবে সরবরাহকারী এটিকে বিনা মূল্যে বজায় রাখবেন, তবে খুচরা যন্ত্রাংশ এবং প্রযুক্তিগত কর্মীদের ব্যয়ের জন্য ক্রেতা দায়বদ্ধ এবং সরবরাহকারী প্রযুক্তিগত কর্মীদের বিনা মূল্যে সরবরাহ করবেন।
