পণ্যের বিবরণ:
প্রদান:
|
| উপাদান: | ঢালাই, স্টেইনলেস স্টীল, ব্রাস, ঢালাই লোহা, নমনীয় আয়রন | মিডিয়া: | জল, তেল, গ্যাস, অ্যাসিড, বাষ্প |
|---|---|---|---|
| স্ট্যান্ডার্ড বা ননস্ট্যান্ডার্ড: | স্ট্যান্ডার্ড | পণ্যের নাম: | গেট ভালভ |
| স্ট্যান্ডার্ড: | আমার মত | সংযোগ: | ফ্ল্যাঞ্জ সংযোগ, মহিলা থ্রেড |
| মডেল: | মডেল | ||
| লক্ষণীয় করা: | Asme ঢালাই লোহার গেট ভালভ,dn50 ঢালাই লোহা গেট ভালভ,Asme ওয়েজ গেট ভালভ |
||

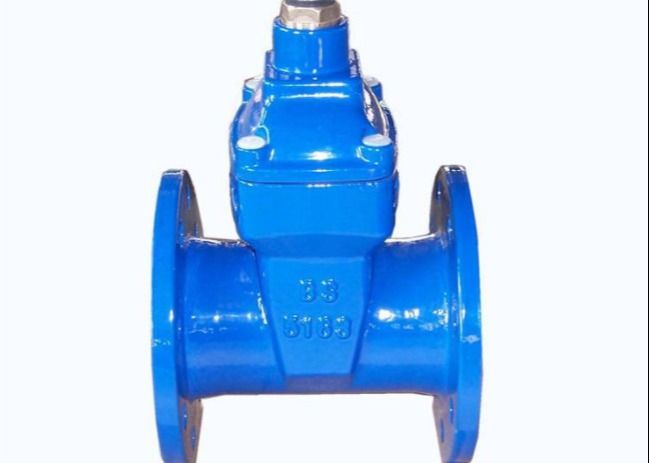

কাস্ট আয়রন স্থিতিস্থাপক উপবিষ্ট কীলক গেট ভালভ
| স্ট্যান্ডার্ড |
DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 ফ্ল্যাঞ্জ ড্রিলিং DIN2501, BS4504 এবং ANSI B16.1 PN10, PN16, PN25 অনুযায়ী হয় |
| টাইপ | ফ্ল্যাঞ্জড এন্ড, সকড এন্ড, মেকানিক্যাল জয়েন্ট, অ রাইজিং স্টেম / রাইজিং স্টেম |
| উপাদান |
বডি: নমনীয় আয়রন GGG40/50 বা Cast IronGG25 কীলক: নমনীয় লোহা GGG40/50+EPDM/NBR বা ধাতু উপবিষ্ট স্টেম: স্টেইনলেস স্টীল 2Cr13, SS304, SS316 বোল্ট এবং বাদাম : জিঙ্ক ধাতুপট্টাবৃত বা SS304,316 সহ কার্বন ইস্পাত |
| আবরণ | ফিউশন বন্ডেড ইপোক্সি লেপ min250μm সহ অভ্যন্তরীণ এবং বাহ্যিক |
অ্যাপ্লিকেশন
এই ভালভটি তরল পাইপগুলিতে ব্যাপকভাবে প্রয়োগ করা হয় যেমন জল, নিকাশী নিষ্পত্তি, বৈদ্যুতিক শক্তি, শক্তি পাইপ, রাসায়নিক, শিপিং, শক্তির উত্স ইত্যাদিতে ফিক্সিং খোলার বা বন্ধ করার জন্য।
প্রযোজ্য মানসমূহ
ক.আমেরিকান স্ট্যান্ডার্ড
ANSI/AWWA C509 এর ডিজাইন
ASME B16.10-2000 (ISO 3 সিরিজ) এর মুখোমুখি মাত্রা
SME/ANSI B16.42-1998 এর ফ্ল্যাঞ্জ এবং ড্রিলিং
b.British Standard
BS5163, BS5150 এর ডিজাইন
BS5163 (ISO 3series,ISO19 সিরিজ) এর মুখোমুখি মাত্রা
BS4504 part1(EN1092) এর ফ্ল্যাঞ্জ এবং ড্রিলিং
গ.জার্মানি স্ট্যান্ডার্ড
DIN3352-এ ডিজাইন করুন
DIN3202-এর মুখোমুখি মাত্রা (F4:ISO 14 সিরিজ; F5: ISO 15 সিরিজ)
BS EN1092 এ ফ্ল্যাঞ্জ এবং ড্রিলিং
| ডিএন | এল | ডি | D1 | D2 | খ | চ | nd | এইচ | ডব্লিউ |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
• নমনীয় ঢালাই লোহার শরীর এবং বনেট EN-GJS-400-15 (GGG-40)
• A2 দিয়ে তৈরি টাকু
• ব্রোঞ্জের তৈরি স্পিন্ডল বাদাম
• স্পিন্ডল কলার POM স্লাইডিং ডিস্কে সমর্থিত
• A2, কাউন্টারসাঙ্ক এবং সিল দিয়ে তৈরি সংযোগকারী বোল্ট
• ফিউশন বন্ডেড ইপোক্সি পাউডার আবরণ RAL 5015 (গড় শুষ্ক ফিল্ম বেধ> 250μm) এর মাধ্যমে জারা সুরক্ষা
• পানীয় জল সংস্করণ: KTW এবং DVGW ওয়ার্কশীট W 270 অনুযায়ী ওয়েজের EPDM রাবার আবরণ
• বর্জ্য জল সংস্করণ: কীলকের NBR রাবার আবরণ
