পণ্যের বিবরণ:
প্রদান:
|
উপাদান: | ঢালাই, স্টেইনলেস স্টীল, ব্রাস, ঢালাই লোহা, নমনীয় আয়রন | মিডিয়া: | তেল |
---|---|---|---|
স্ট্যান্ডার্ড বা ননস্ট্যান্ডার্ড: | স্ট্যান্ডার্ড | পণ্যের নাম: | 4 ইঞ্চি |
স্ট্যান্ডার্ড: | DIN | সংযোগ: | ফ্ল্যাঞ্জ সংযোগ, মহিলা থ্রেড |
মডেল: | মডেল | পোর্ট সাইজ: | DN15mm-DN1000mm |
লক্ষণীয় করা: | 50mm flanged গেট ভালভ,din 3352 flanged গেট ভালভ,শিল্প নিয়ন্ত্রণ ভালভ pn16 |

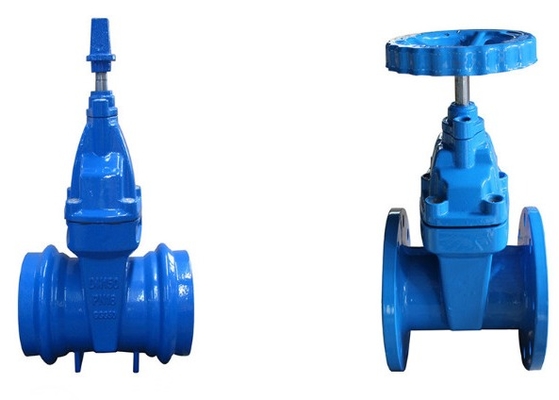

ফ্ল্যাঞ্জ নকল গেট ভালভ ANSI a105n API6D
স্ট্যান্ডার্ড |
DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 ফ্ল্যাঞ্জ ড্রিলিং DIN2501, BS4504 এবং ANSI B16.1 PN10, PN16, PN25 অনুযায়ী হয় |
টাইপ | ফ্ল্যাঞ্জড এন্ড, সকড এন্ড, মেকানিক্যাল জয়েন্ট, নন রাইজিং স্টেম / রাইজিং স্টেম |
উপাদান |
বডি: নমনীয় আয়রন GGG40/50 বা Cast IronGG25 কীলক: নমনীয় লোহা GGG40/50+EPDM/NBR বা ধাতু উপবিষ্ট স্টেম: স্টেইনলেস স্টীল 2Cr13, SS304, SS316 বোল্ট এবং বাদাম : জিঙ্ক ধাতুপট্টাবৃত বা SS304,316 সহ কার্বন ইস্পাত |
আবরণ | ফিউশন বন্ডেড ইপোক্সি লেপ min250μm সহ অভ্যন্তরীণ এবং বাহ্যিক |
অ্যাপ্লিকেশন
এই ভালভটি তরল পাইপগুলিতে ব্যাপকভাবে প্রয়োগ করা হয় যেমন জল, নিকাশী নিষ্পত্তি, বৈদ্যুতিক শক্তি, শক্তি পাইপ, রাসায়নিক, শিপিং, শক্তির উত্স ইত্যাদিতে ফিক্সিং খোলার বা বন্ধ করার জন্য।
ফ্ল্যাঞ্জ নকল wcb গেট ভালভ বিবরণ:
-ডিজাইন এবং উত্পাদন মান, অনুযায়ী: ASME B16.34, API6D;
কাঠামোর দৈর্ঘ্য অনুযায়ী: ASME B16.10;
ফ্ল্যাঞ্জের শেষের আকার অনুযায়ী: ASME B16.5
- অনুযায়ী থ্রেডেড শেষ আকার: ANSI B1.20.1;
-এর সাথে সঙ্গতিপূর্ণ বাটের শেষ আকার: ANSI B16.25
-সকেটের আকার অনুযায়ী: ANSI B16.11
-পরিদর্শন এবং পরীক্ষা: API598 অনুযায়ী
-একটি ঐচ্ছিক সিলিং পৃষ্ঠের উপাদান: 13 কোটি খাদ ইস্পাত (কোড H) কার্বাইড STL কোড (Y) গ্রাহকের প্রয়োজন অনুসারে অন্যান্য বিশেষ সিলিং সামগ্রী চয়ন করতে পারে৷
- প্রধান বিকল্প উপাদান:
কার্বন ইস্পাত শ্রেণী: WCB, WCC, A105, ইত্যাদি
শ্রেণী: স্টেইনলেস স্টিল 304,316,304 L, 316 L, CF8, CF8M, CF3, CF3M, CF8C এবং ডুপ্লেক্স স্টেইনলেস স্টিল ইত্যাদি।
শ্রেণী: নিম্ন-তাপমাত্রার ইস্পাত LF2, LCC, LCB, ইত্যাদি
ক্রোম মলিবডেনাম ইস্পাত প্রকার: WC5 WC6, WC9, C5, ইত্যাদি
ডিএন | এল | ডি | D1 | D2 | খ | চ | nd | এইচ | ডব্লিউ |
---|---|---|---|---|---|---|---|---|---|
50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
