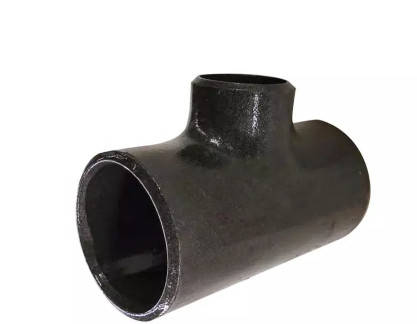

ইস্পাত 304 316l বিজোড় পাইপ ফিটিং সংক্ষিপ্ত প্রকার ঢালাই স্টেইনলেস পাইপ টি

স্টেইনলেস স্টীল 304 316L শর্ট টাইপ ঢালাই TeeSeamless পাইপ ফিটিং

আকার সনাক্তকরণ

ব্যাস পরিমাপ করা: ক্যালিপার দিয়ে টি-এর প্রধান শাখা পাইপের বাইরের ব্যাস পরিমাপ করুন (বাইরের ব্যাস পরিধি পদ্ধতি দ্বারা পরিমাপ করা হয়) এবং ভিতরের ব্যাস প্রতিটি প্রান্তে কমপক্ষে 3 পয়েন্ট করে নিশ্চিত করুন যে প্রধান বাইরের ব্যাস, ভিতরে ব্যাস, শাখা পাইপের বাইরের ব্যাস। এবং ভিতরে ব্যাস মান প্রয়োজনীয়তা পূরণ.

(2) প্রধান পাইপের দৈর্ঘ্য পরিমাপ করা: স্কয়ার রুলার এবং স্ট্রেইট রুলার দিয়ে টি-এর প্রধান পাইপের দৈর্ঘ্য কমপক্ষে 2টি জায়গায় পরিমাপ করুন।

(3) কেন্দ্রের উচ্চতা পরিমাপ: একটি শাসক এবং একটি বর্গাকার শাসক দিয়ে শাখা পাইপ এবং মূল পাইপের ভিতরের ঢালের মধ্যে উল্লম্ব দূরত্ব পরিমাপ করুন এবং নিশ্চিত করুন যে টি-এর কেন্দ্রের উচ্চতা মূল পাইপের বাইরের ব্যাসের অর্ধেক।

(4) বেভেল অ্যাঙ্গেলের পরিমাপ: টি-এর প্রধান শাখা পাইপের প্রান্তের বেভেল এবং ভোঁতা প্রান্ত পরিমাপ করতে সর্বজনীন কোণ শাসক এবং শাসক ব্যবহার করুন, যা অঙ্কনের ডিজাইনের প্রয়োজনীয়তা পূরণ করতে হবে।

(5) তির্যকের পরিমাপ: টি বাঁকানো প্লেটে রাখুন যাতে প্রধান শাখার পাইপ যথাক্রমে নমন প্লেটের উপর থাকে।একটি শাসক বা প্লাগ দিয়ে বাঁকানো প্লেট এবং টি-এর শেষ মুখের মধ্যে ক্লিয়ারেন্স পরিমাপ করুন এবং মানটি মানক প্রয়োজনীয়তা পূরণ করবে
